突出优势

1

分级机由于在生产过程中，工作可靠、操作简易、无任何故障，大大提高了施工进展。
2

机器不仅能分级矿砂，还可做洗矿作业中的脱泥、脱水工作，一机多用，给客户节省一定的投资费用。

产品介绍

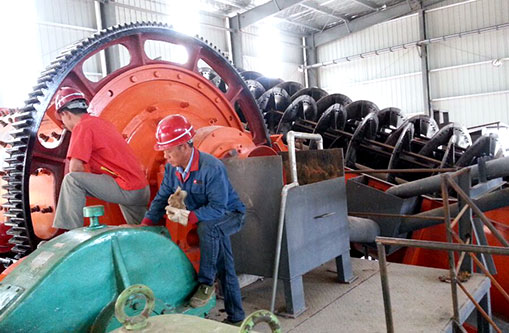

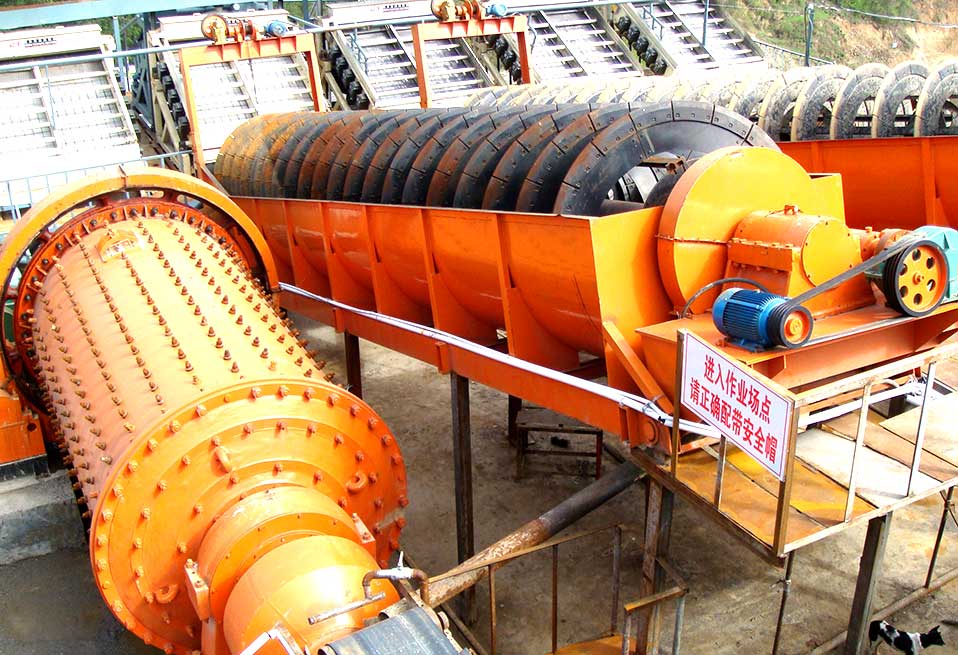

螺旋分级机在选矿作业中与球磨机配成闭路循环流程，将合乎粒度大小要求的矿物作为成品从溢流端排放到下端工序，将粗砂送回球磨机中再磨。

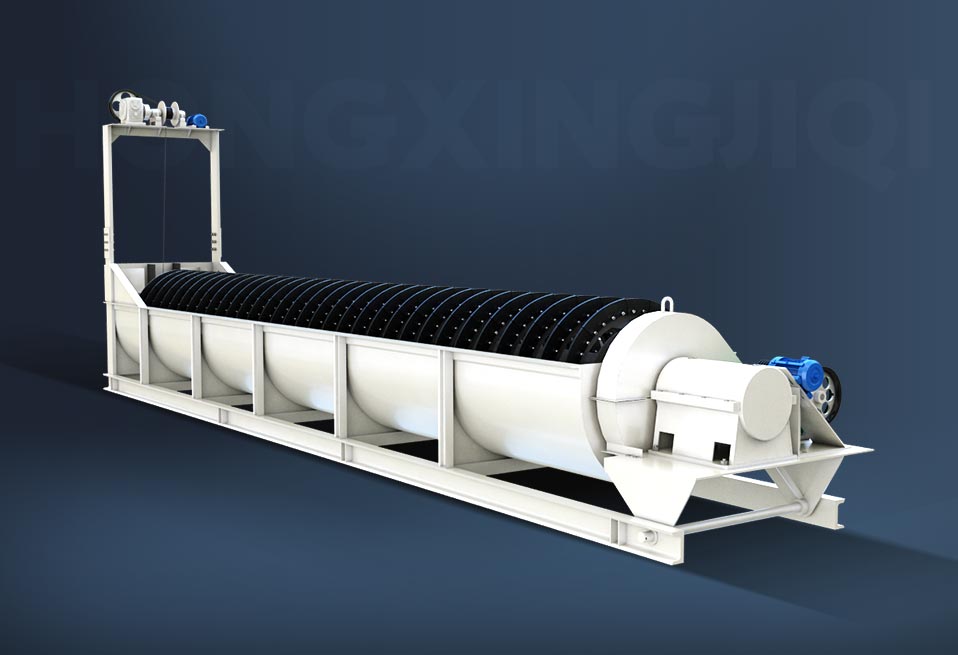

螺旋分级机

工作原理

分级机工作原理：分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级加于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

技术参数

型号	螺旋直径(mm)	水槽长度(mm)	螺旋转速(r/min)	处理量（t/d）		电动机功率（kw）		外形尺寸（mm≤）
型号	螺旋直径(mm)	水槽长度(mm)	螺旋转速(r/min)	按返砂	按溢流	传动用	升降用	长	宽	高
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380
FC-10	1000	8400	5-8	675-1080	85	7.5	----	9600	1240	2680
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970
FC-24		14130		6800	490	18.5	4	16580	2930	7190
2FG-24		9130		13600	1160	30	6	12710	5430	5690
2FC-24		14130		13700	910	37	8	17710	5430	8000
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350
2FC-30	3000	14300	3.2	23300	1410	----	----	17091	----	8680
