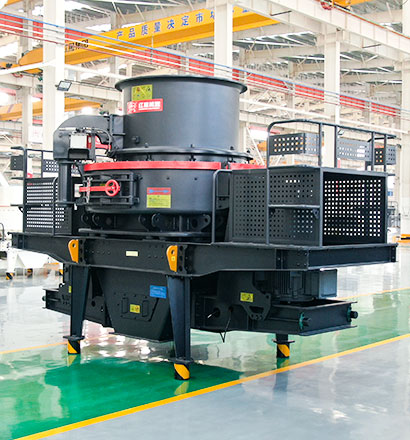

HVI冲击式制砂机

进料粒度:<55mm

生产能力:70-585t/h

应用领域:金属和非金属矿石、建筑材料、人工制砂、冶金矿渣、干粉砂浆、电厂脱硫、石英砂等。

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩、风化石、方解石、煤、锰矿石等。

厂家直销品质保障闪电发货服务无忧
24小时免费咨询热线0371-66699999
免费获取报价

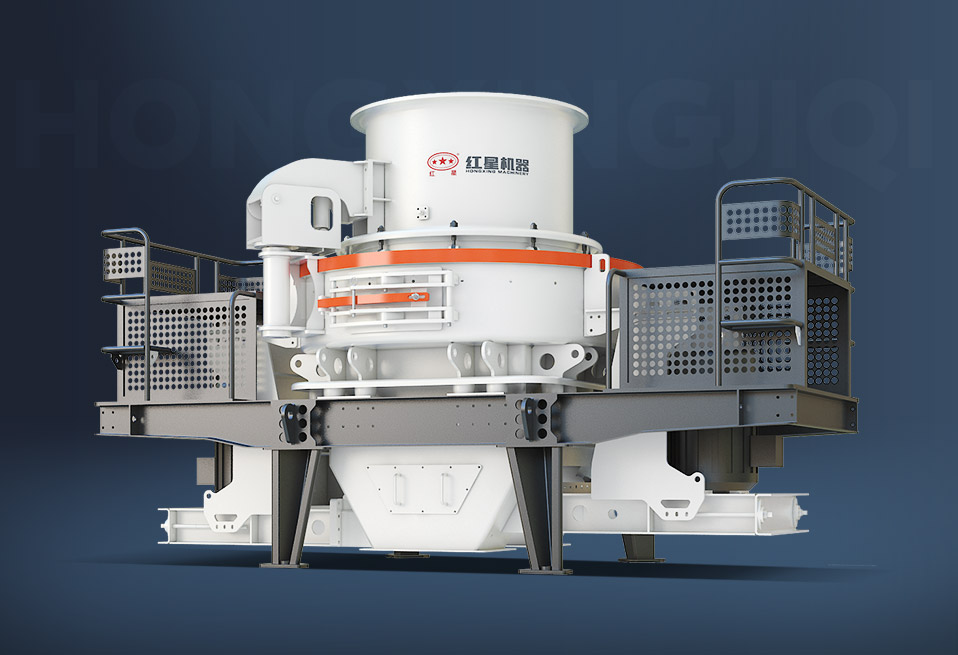

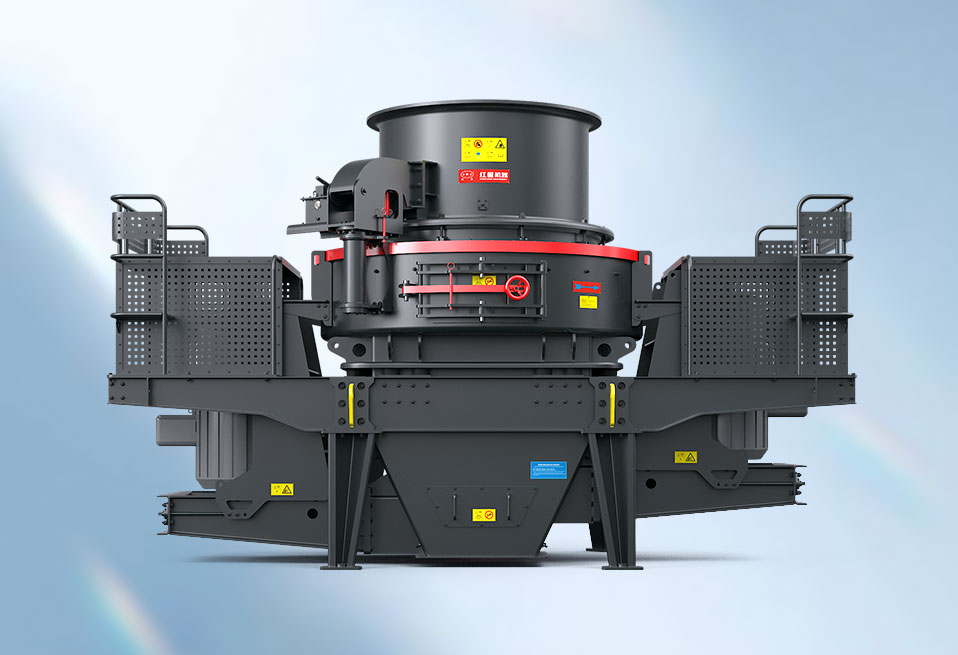

HVI冲击式制砂机

产品介绍

HVI冲击式制砂机是融入全新设计理念,采用全新四口叶轮深腔设计结构和特殊密封结构防止轴承筒漏油等工艺,拥有多项专利技术的新型高效制砂、整形设备,具有节能高效、使用寿命长、运行成本低、应用广泛等特点,自问世以来便成为了业内生产厂商新的生产标准和用户选购制砂机的择机评判标准。

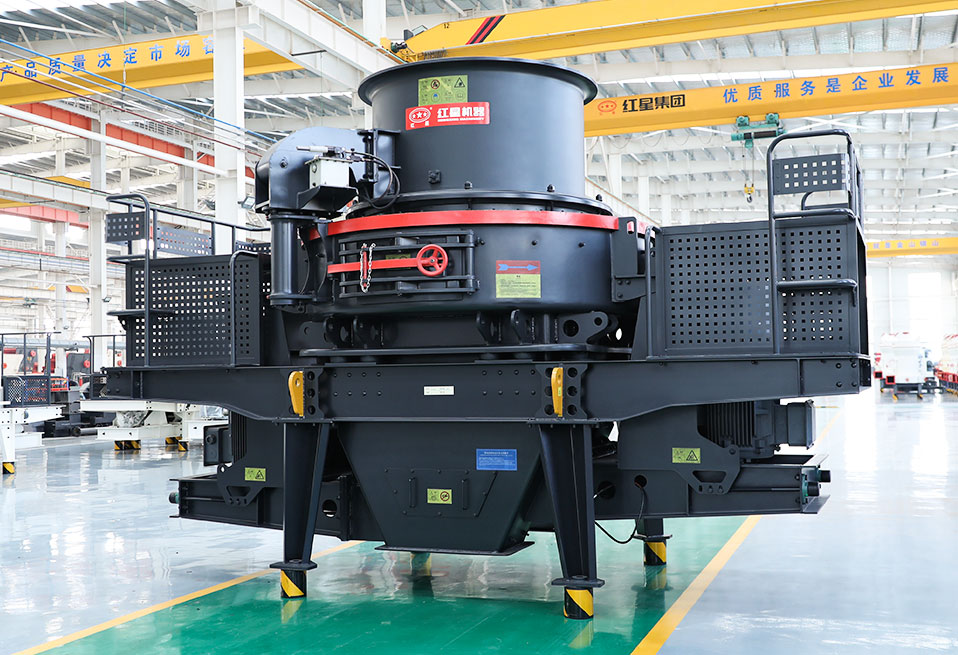

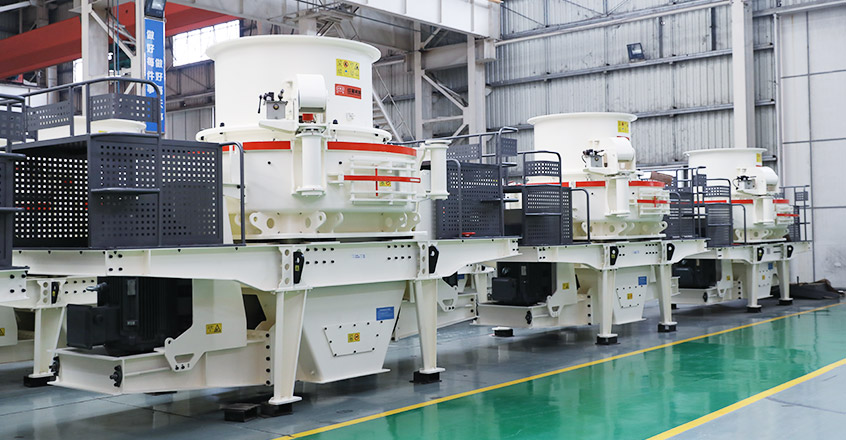

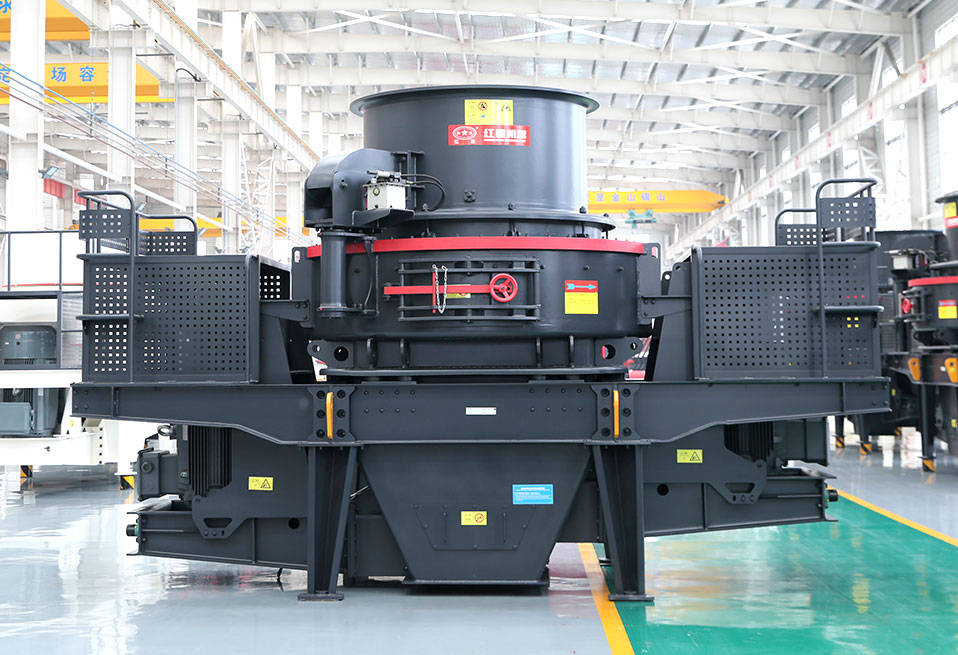

HVI冲击式制砂机新品

HVI冲击式制砂机关键部位均采用优质合金材质,并配备有高防护等级的电机,机架是通过钢板折弯热铆钉工艺制作,此外还采用世界上先进的轻油防渗漏装置。该设备尤其适宜于为高层建筑、高速公路(铁路)建设、市政工程、大型水利设施、混凝土搅拌站等诸多领域提供优质的砂石骨料,是生产机制砂的不错选择。

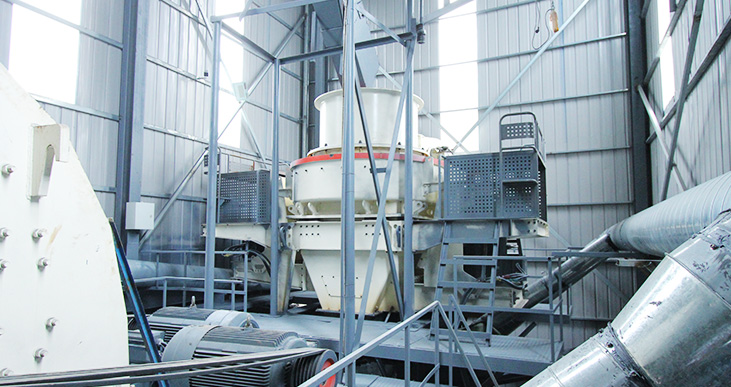

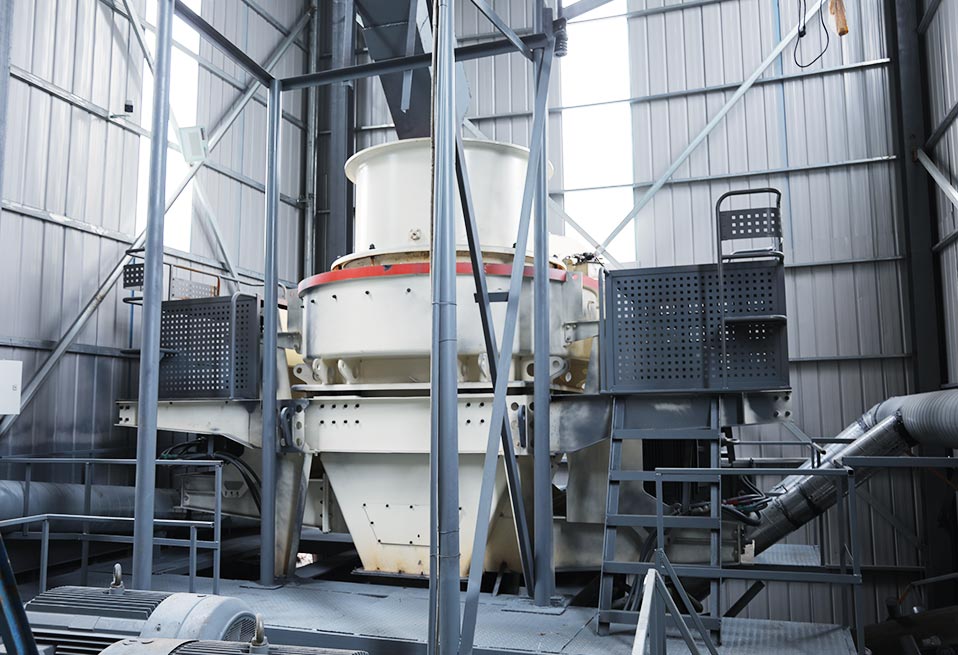

HVI冲击式制砂机应用范围

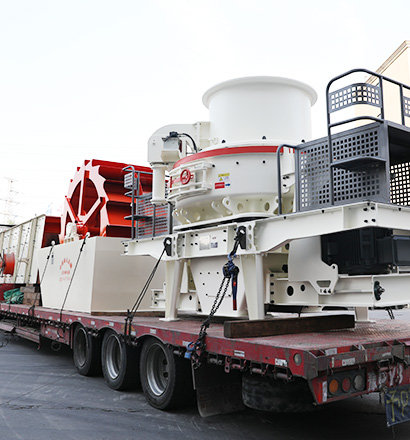

红星制砂机发货图

突出优势

独特设计,高效破碎

叶轮结构采用独特的深腔四口设计,提高物料通过量30%以上,有效提高破碎效率。

全新设计,寿命延长

相比传统的周护板整体式设计而言,采用全新上下两块周护板的组合设计,局部磨损后可上下调头使用,大大提高了材料的利用率,延长使用寿命。

工艺升级,成本降低

抛料头工艺升级,采用上下组合式设计,只需更换磨损的抛料头部分,有效防止其磨损后损坏立板,可降低使用成本30%以上。

进料灵活,效率增加

采用先进的散料盘设计,可实现进料和瀑落进料的快速转换,有效减少停机、调整时间,提高工作效率。

模块设计,润滑方式可选

在润滑方式上打破传统设计,采用世界上先进的轴承室稀油型和油脂型模块化设计,可实现整体互换,根据不同的需求,可以选择不同的润滑方式,操作简单,维护方便。

工作原理

HVI冲击式制砂机工作原理图

电机带动轴承筒传动部分主轴作高速旋转,同时转子随主轴做高速旋转运动,进入叶轮内部物料被叶轮加速后喷射到破碎腔,与破碎腔内形成的料衬物料相互撞击、磋磨,将物料加速后获得动能转化为破碎或者整形物料所需要能量,在破碎腔内循环多次的物料在周围气体涡流的作用下经过多次破碎整形,从而实现物料的连续破碎整形,从机体下部排出形成所需成品物料,此破碎方式为“石打石”,该模式主要应用于石料的整形破碎。

另外本设备还配备了“石打铁”破碎方式,与石打石不同的是:物料从转子喷射出来之后与破碎腔内安装的反击块进行撞击,将物料加速获得能量转化为与反击块碰撞破碎所需要能量,撞击之后物料直接从机体下部排出,这种破碎方式主要适用于以破碎为主(提供大破碎比为目的)工作场合。

红星机器作为专业的制砂机生产厂家,始终以客户需求为、以客户满意为目标,将不断推出令客户满意的矿石加工设备,致力于为全球客户提供解决方案和“交钥匙”工程;依托先进的新型客户服务平台,为客户提供全方位、全过程、全天候的一站式与保姆式服务。

技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140 HXVSI-1145 HXVSI-1150
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520 500-610 520-650
全中心进料 60-90 100-130 150-190 225-260 245-355 255-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   400KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
型  号 制砂 整形 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  70-140  130-230  2×75
HVI 0818 <30 <35 80-190 165-283 2×90
HVI 0922 <35 <40 105-145 220-330 2×110
HVI 0926 <35 <40 120-190 240-380 2×132
HVI 1032 <40 <45 181-278 246-356 2×160
HVI 1040 <40 <45 262-284 350-440 2×200
HVI 1250 <45 <50 345-371 414-540 2×250
HVI 1263 <50 <55 453-498 521-585 2×315

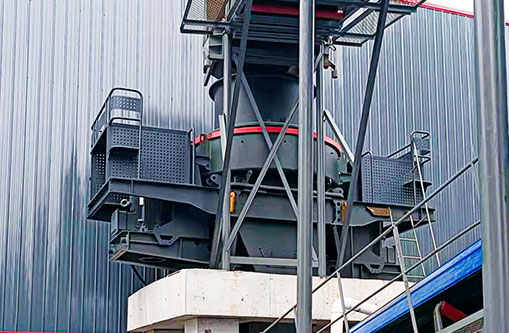

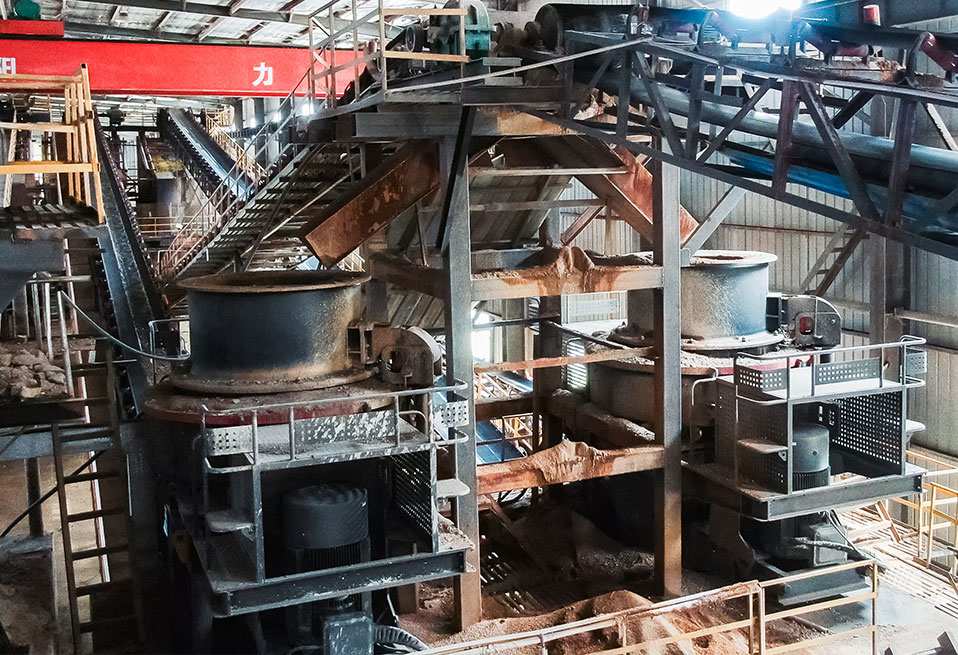

客户现场

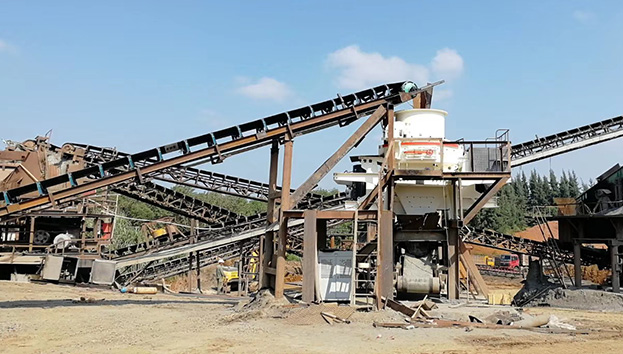

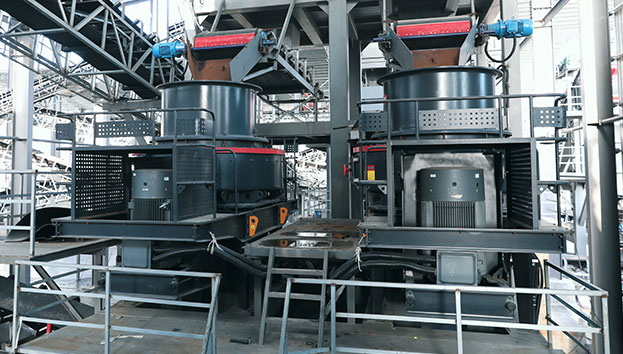

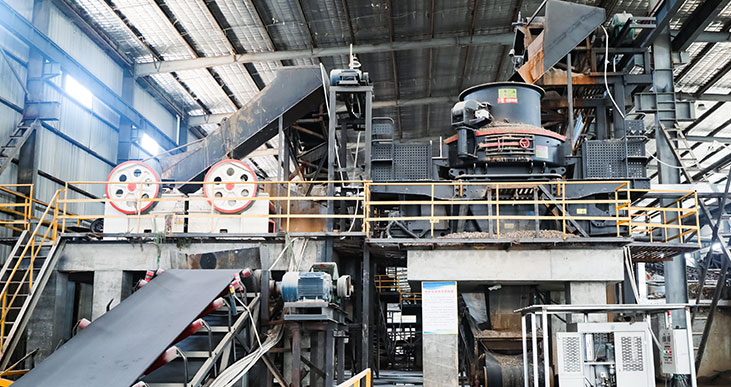

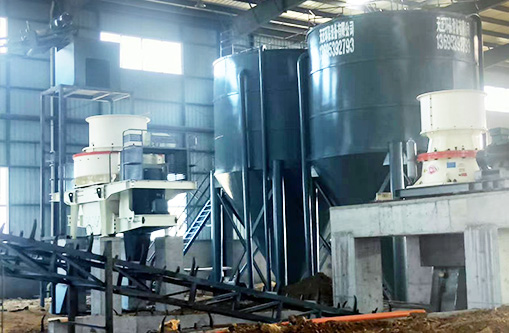

    HVI制砂机生产线现场
