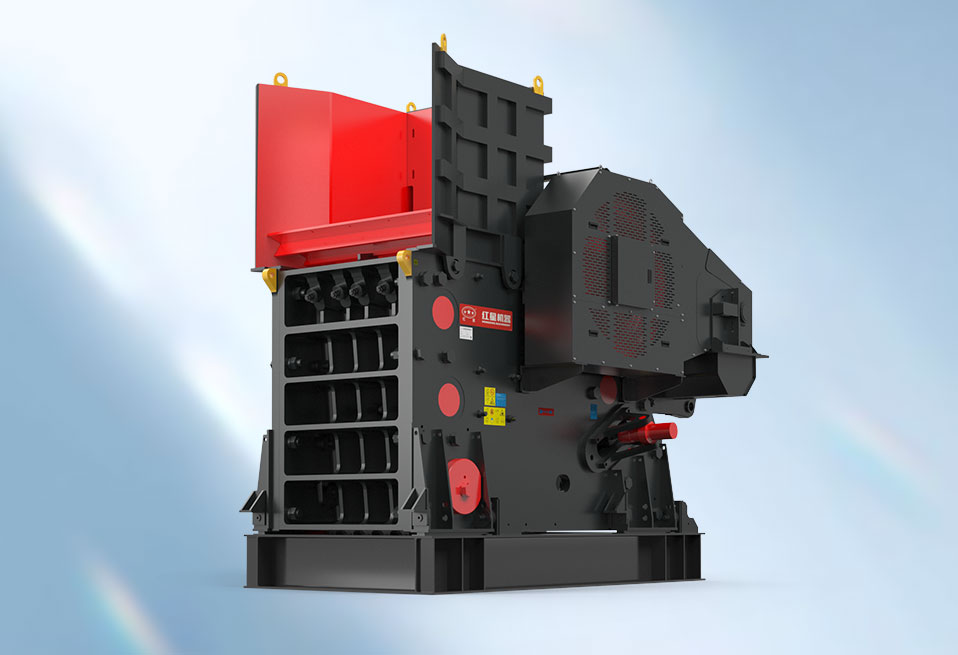

CJ系列欧版颚式破碎机
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

CJ系列欧版颚式破碎机

买破碎机就选红星机器,专车接送免费到厂参观考察

进料粒度:≤1000mm

生产能力:65-1250t/h

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、建筑垃圾、铁矿、金矿等

0371-666 99999
7*24小时服务热线

产品介绍

CJ系列颚式破碎机是河南红星矿山机器有限公司根据客户市场需要,引进开发的具有优异性能的颚式破碎机。与传统颚式破碎机不同,在破碎机运动参数、结构形式、调节方式等方面都有重大改进。

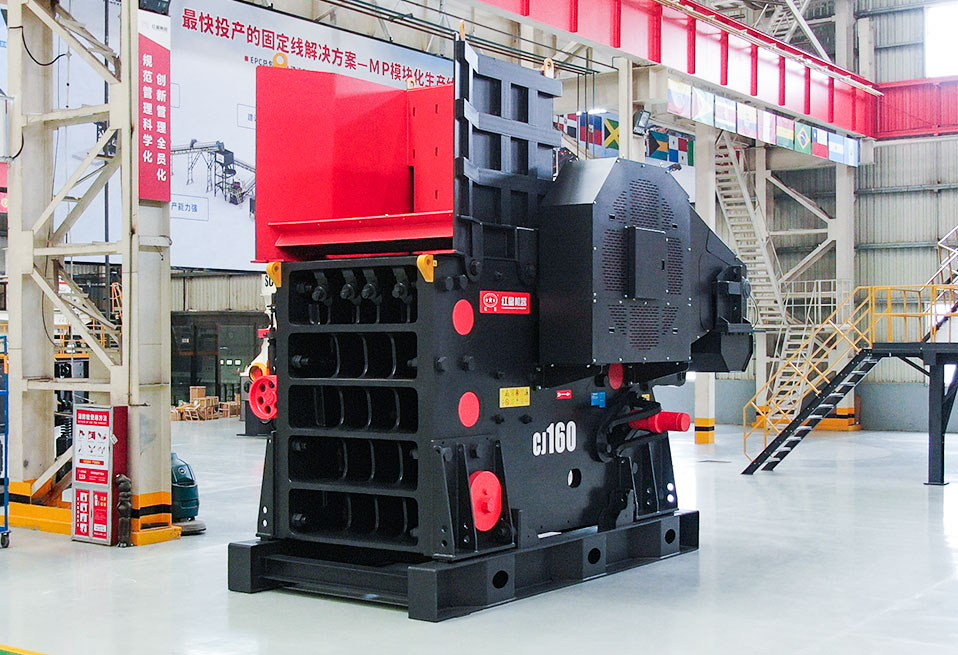

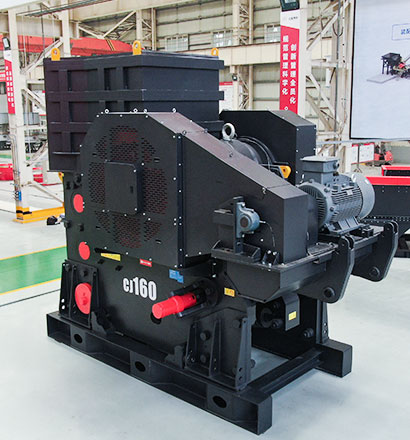

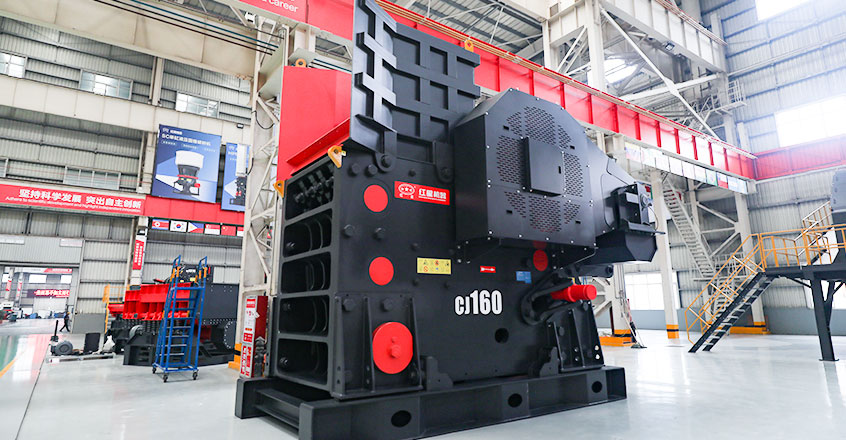

CJ系列颚式破碎机成品震撼上市

CJ系列颚式破碎机占用空间小、破碎比更大、运行更平稳,在运输安装、维护调整等方面更加具有优势。特别适合用于固定破碎生产线和移动破碎站。

CJ系列颚式破碎机应用范围

CJ系列颚式破碎机厂区图

CJ系列颚式破碎机客户参观图

突出优势

非焊接可拆解机架

机架侧板和前墙板、后横梁之间采用圆柱销连接,螺栓紧固,克服了焊接机架容易产生应力集中的不足,更加坚固可靠。可拆解结构便于运输和安装,尤其是井下安装运输更为便捷。

优化运动参数

优异的运动参数,使破碎机物料在破碎腔上部即可开始破碎,在破碎腔下部冲程更大,破碎比更大。

超大轴承设计

与以往同规格颚式破碎机相比,轴承规格增大,延长使用寿命;动颚和机架4个轴承规格相同,减少了备件种类。

楔块式排料口调节方式

排料口调节与传统插板式调整方法不同,采用楔块调整排料口,减小了工人劳动强度和停机时间。用户可以根据需要选装液压调整排料口装置,调整更为容易。

钢板肘板

肘板采用高强度钢板材料,破碎机过载时弯曲变形,保护破碎机关键件不受损坏。与传统铸铁肘板相比重量轻,更换容易;避免铸铁肘板折断落下,损坏输送机。

一体化电机座结构,整体钢架底座

电机座和主机一体化结构,使安装更加简便,节约占用空间,整机安放于钢架底座之上,主机与底座间通过减震垫连接,对基础影响小。

工作原理

CJ系列颚式破碎机工作原理

CJ系列欧版颚式破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料,实现批量生产。

技术参数

  • CJ系列欧版颚式破碎机
型号 进料口尺寸长×宽(mm) 最大给料粒度(mm) 出料口调整范围(mm) 处理能力(t/h) 配用功率(KW)
CJ96 930×580 480 60-175 120-450 90
CJ106 1060×700 560 70-200 155-580 110
CJ125 1250×950 760 100-250 290-840 160
CJ150 1400×1200 960 125-250 340-950 200
CJ160 1600×1200 960 150-300 430-1260 250
CJ200 2000×1500 1200 175-300 760-1590 400
CJ1511 1500×1070 850 125-300 385-1080 200
CJ1513 1500×1300 1040 150-300 480-1160 200
