单缸圆锥破碎机
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

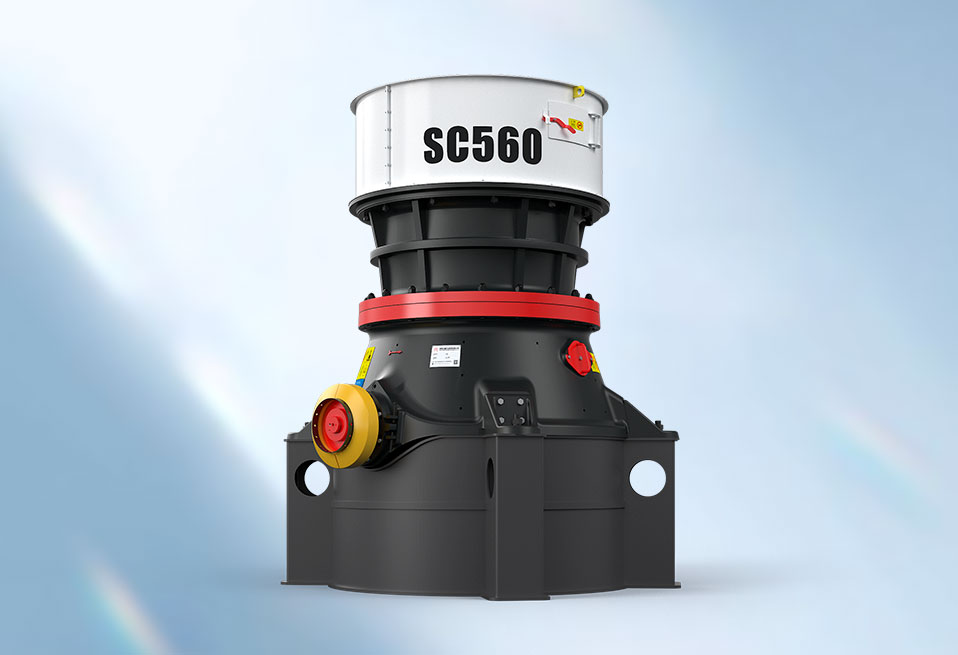

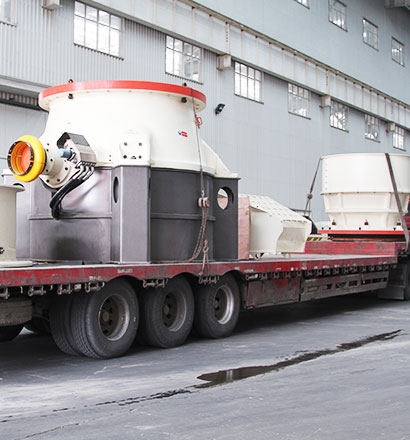

单缸圆锥破碎机

买破碎机就选红星机器,专车接送免费到厂参观考察

进料粒度:65-300mm

生产能力:12-1000t/h

适用物料:适铁矿石、河卵石、鹅卵石、花岗岩、青石、钾长石、砂岩、页岩、建筑石料等。

0371-666 99999
7*24小时服务热线

产品介绍

系列单缸液压圆锥破碎机采用世界进的破碎技术研发而成,集机械,液压,电气,智能控制等技术于一体。全新破碎机结构,结合优化的层压式破碎腔型,全智能自动化控制系统,使HXCS(H)系列 单缸液压圆锥破碎机拥有传统圆锥破碎机无可比拟的性能特点:多种可选择的腔型,破碎效率高,生产成本低,调整维修方便,产品粒型呈立方形,可以广泛地应用于中碎,细碎及超细碎作业当中。

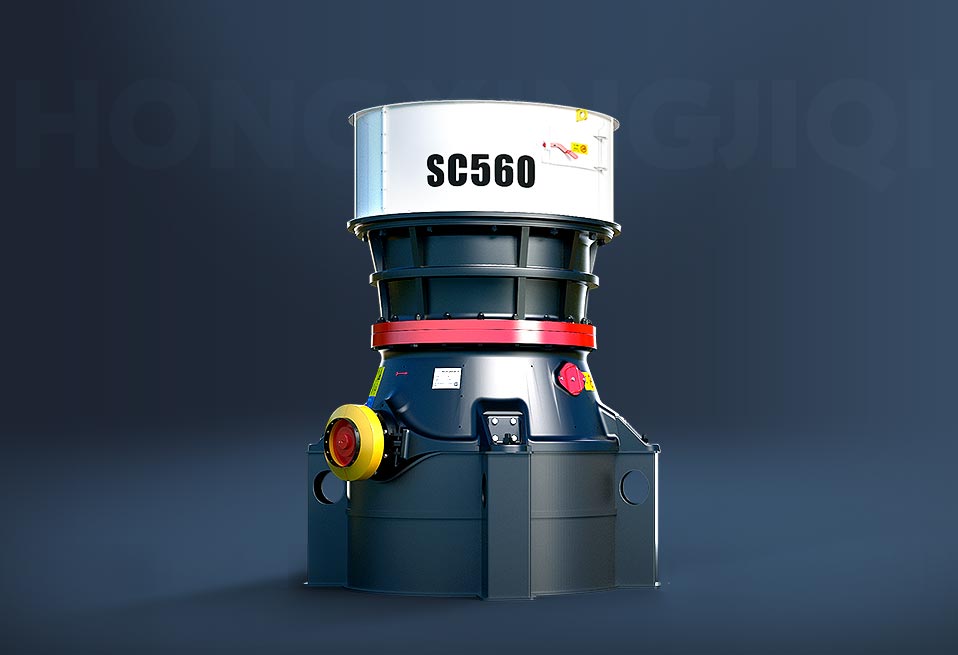

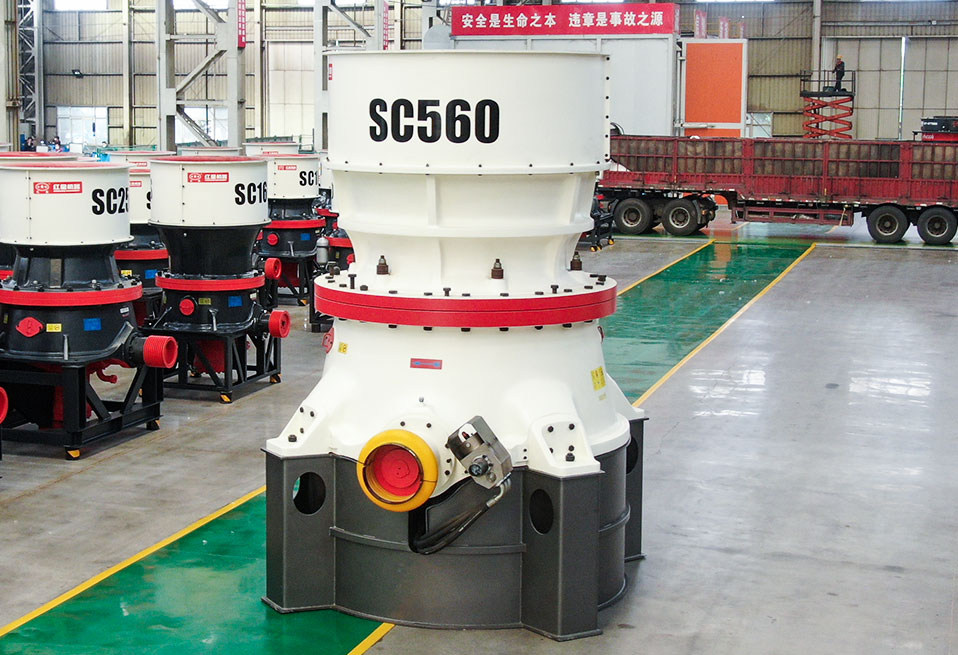

单缸圆锥破碎机

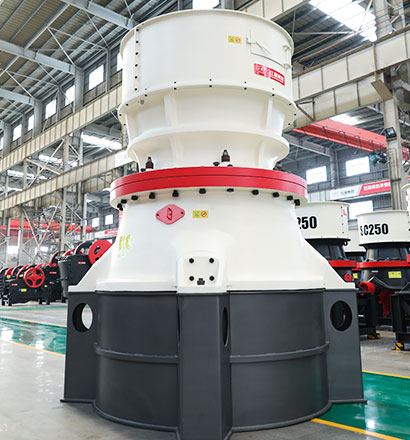

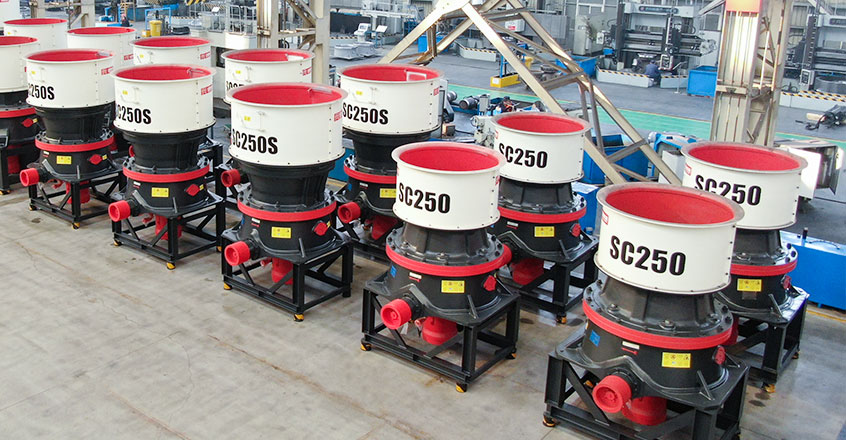

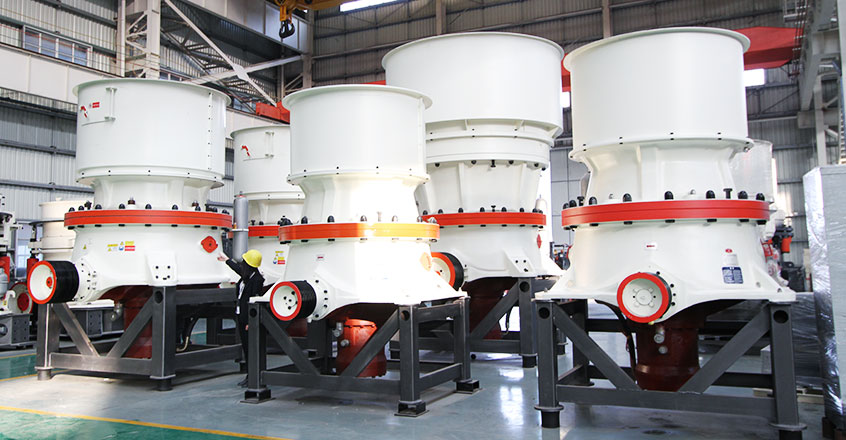

单缸圆锥破碎机车间图

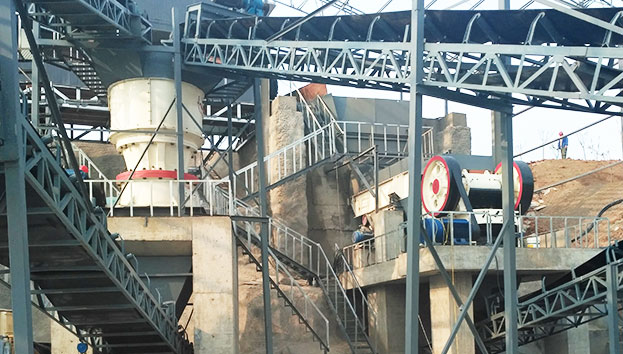

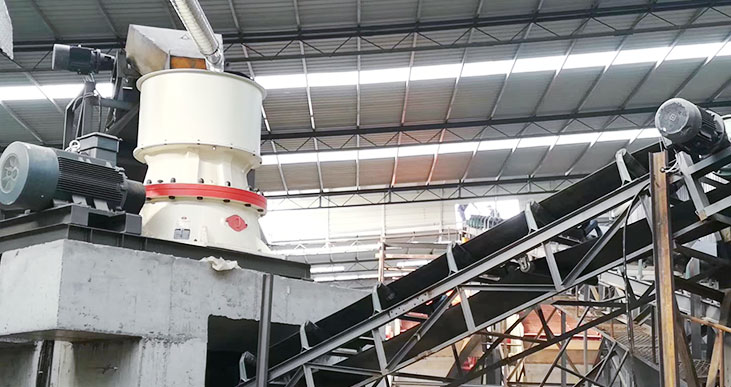

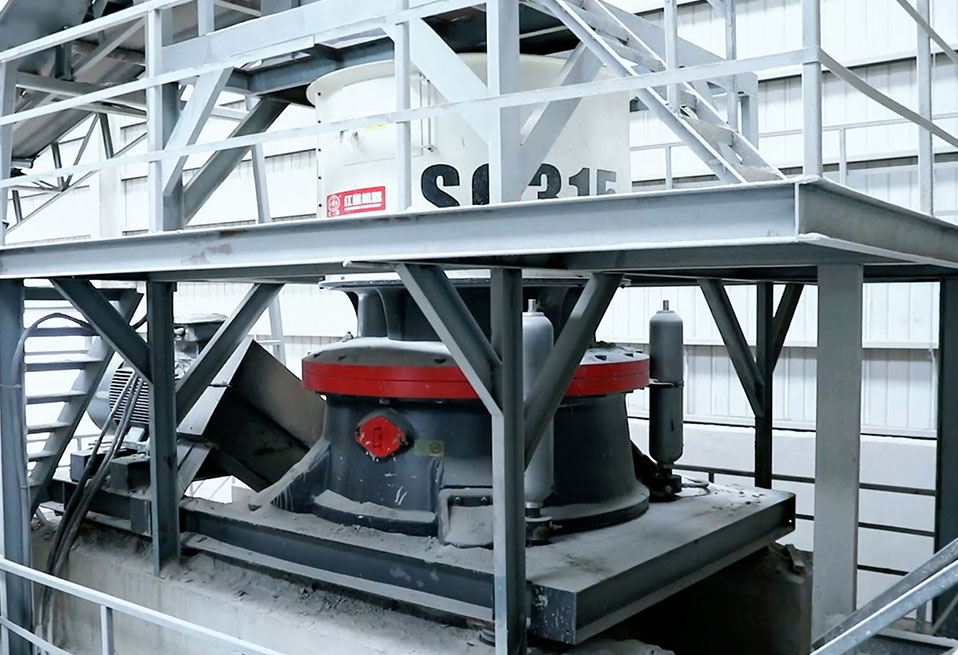

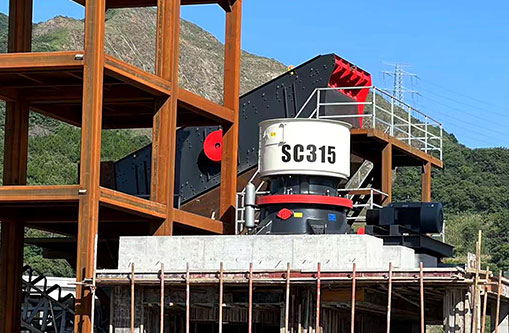

单缸液压圆锥破碎机生产线现场

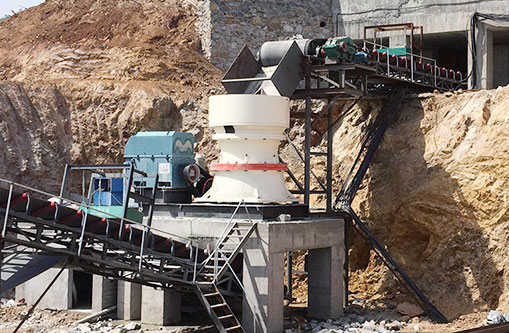

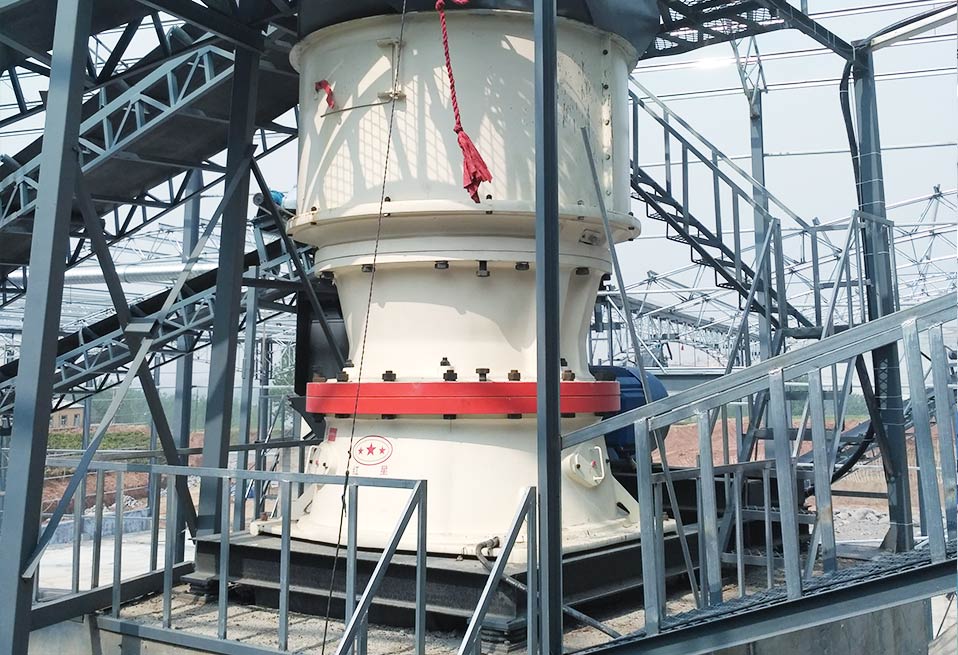

单缸液压圆锥破碎机生产线现场

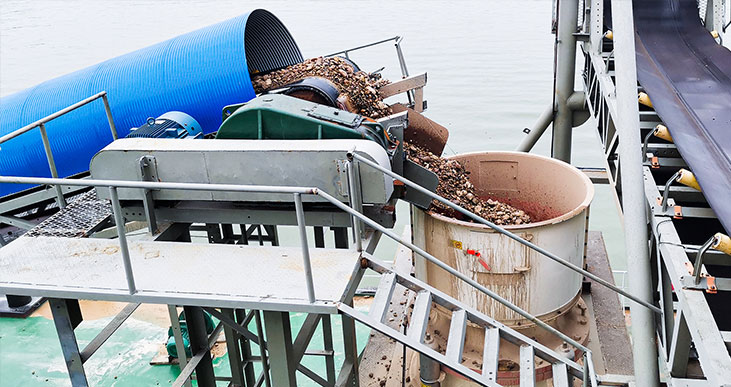

石料由皮带输送机送单缸液压圆锥破碎机内细碎,设备破碎效率高,通过对单缸液压圆锥破碎机现场试机可以看出,即使是超大块坚硬物料,仍能被破碎成细小粒度,单缸液压圆锥破碎机可用于物料的细碎及超细碎生产中。

突出优势

破碎效率高

HXCS(H)系列单缸液压圆锥破碎机主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。

生产能力大

机器在将破碎冲程、破碎速度以及破碎腔形状的组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高 35%~60%,生产能力大等特点。

粒级更均匀

采用特有的破碎腔形状以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀的特点。

性能稳定、运转可靠

HXCS(H)系列单缸液压圆锥破碎机结构简单而紧凑,性能稳定,维修方便快捷;双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。

工作原理

HXCS(H)系列单缸液压圆锥破碎机工作时,电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为,在铜衬套内公转,主轴组件在偏心铜套内以主轴的线可以实现自转。

空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。

技术参数

  • 单缸圆锥破碎机
  • 多缸液压圆锥破碎机
  • 全液压圆锥破碎机
  • 复合型圆锥破碎机
  • 圆锥破碎机

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170
型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HXHP200 C1 900 210 178 22~38 160~250 160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HXHP300 C1 1100 235 200 26~45 230~445 220 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HXHP400 C1 1400 330 280 26~51 270~630 315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HXHP500 C1 1500 335 285 32~51 365~790 400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HXHP800 C1 2000 385 326 32~51 616~1100 630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730
型号 腔型 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(t)
HXGYS 300 C1 910 13~38 175 150 81~180 6P  90 10
C2 9~22 102 85 60~180
F1 3~16 76 65 36~145
F2 3~13 41 35 36~130
HXGYS 400 C1 1200 19~51 241 205 207~400 6P  200 20
C2 16~38 210 178 162~350
C3 13~31 137 115 126~310
F1 8~25 105 89 109~230
F2 6~16 89 76 82~230
F3 3~16 64 54 40~230
HXGYS 500 C1 1600 25~64 269 228 280~650 6P  280 40
C2 22~51 241 205 258~450
C3 16~38 209 178 180~410
F1 10~25 133 113 162~355
F2 6~19 89 76 136~330
F3 5~13 70 60 90~300
规格 型号 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开口边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(kg)
PSG 900 0910 914 (3′) 9-22 102 85 45-91 6P   75 9980
0917 13-38 175 150 59-163
0904 3-13 41 35 27-90
0906 3-16 76 65 27-100
PSG 1300 1313 1295 (4¼′) 13-31 137 115 109-181 6P   160 22460
1321 16-38 210 178 132-253
1324 19-51 241 205 172-349
1306 3-16 64 54 36-163
1308 6-16 89 76 82-163
1310 8-25 105 89 109-227
PSG 1600 1620 1676 (5½′) 16-38 209 178 181-327 6P   250 43270
1624 22-51 241 205 258-417
1626 25-64 269 228 299-635
1607 5-13 70 60 90-209
1608 6-19 89 76 136-281
1613 10-25 133 113 190-336
规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
