HD德版颚式破碎机
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

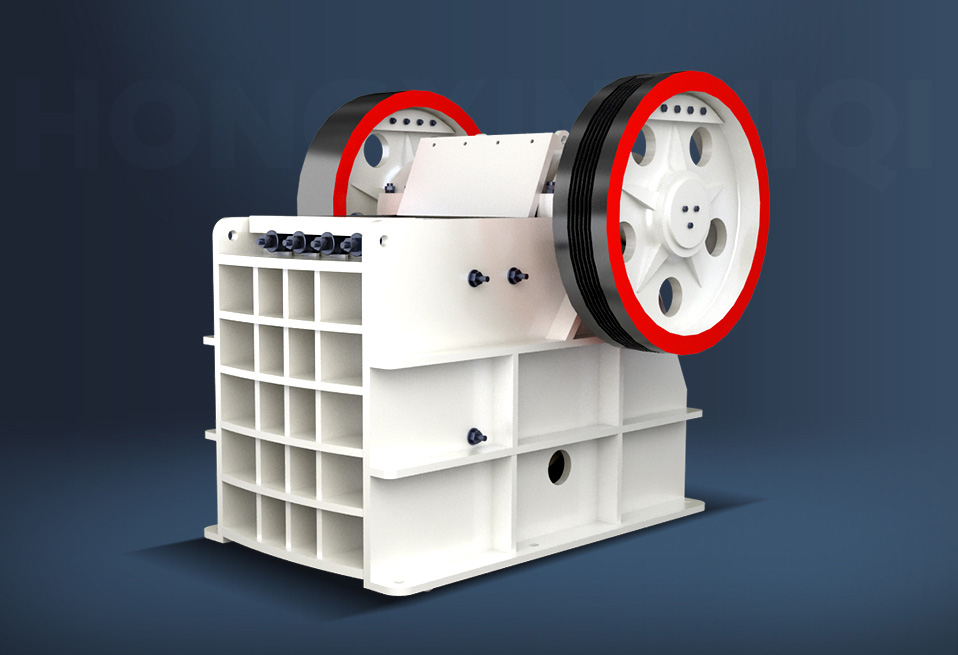

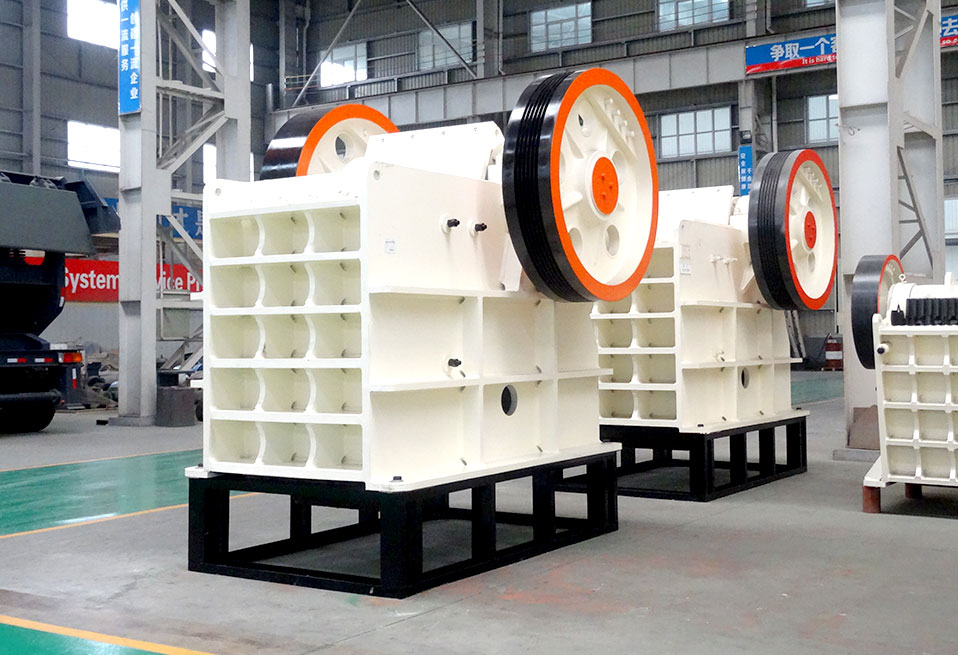

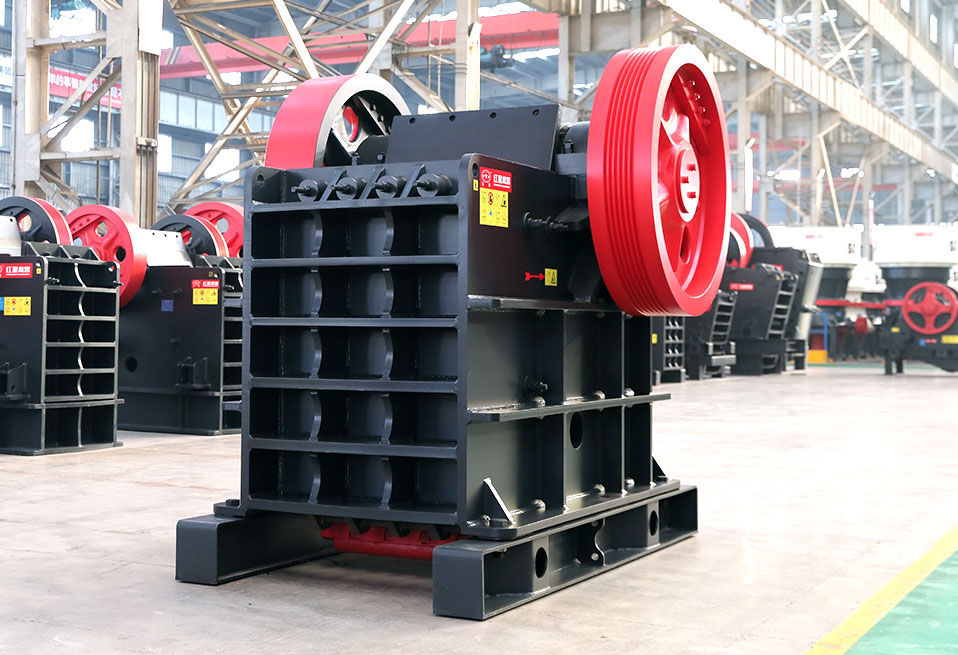

HD德版颚式破碎机

买破碎机就选红星机器,专车接送免费到厂参观考察

进料粒度:500-800mm

生产能力:85-650t/h

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。

0371-666 99999
7*24小时服务热线

产品介绍

在矿山和建筑破碎行业,处于生产线前端的颚式破碎机,其性能直接影响全套生产线的质量与运行情况,这使人们碎颚破的产能和稳定性要求越来越高。HD德版颚式破碎机是红星机器以自身20多年的破碎行业工程案例经验,与德国联合开发的HD系列高性能颚式破碎机,为矿山和碎石生产线提产提质带来新的突破。

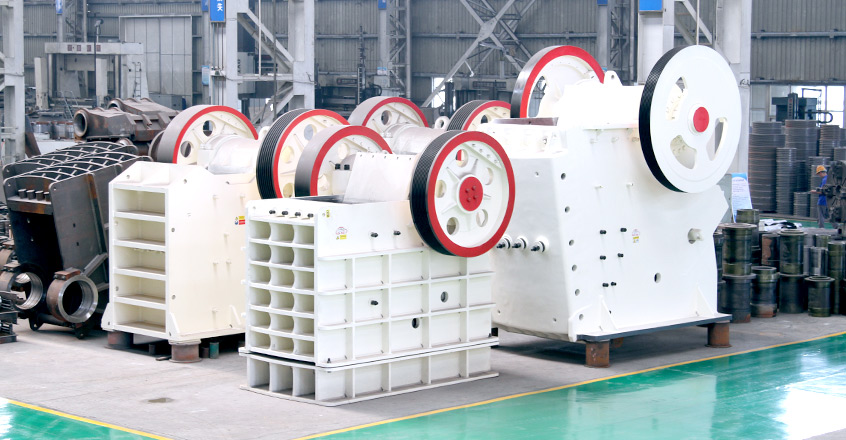

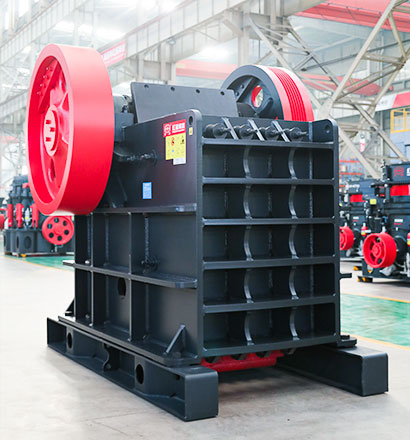

 HD德版颚式破碎机

HD德版颚式破碎机

HD德版颚式破碎机全新的机架设计理念,保证机架刚度的同时,减小了整机安装空间。由高品质铸钢动颚、锻造偏心轴和大型辊子轴承构成的动颚总成,使得HD系列颚式破碎机具有超凡的可靠性

突出优势

生产效率更高,机器产能更大

合理的破碎腔型设计,良好的运动参数,确定了的啮合角和行程特性值,提供了更大的破碎冲程、更高的生产率和更大的承载能力,大大提高了破碎力,有效提高了破碎效率。

精良设计,创造品质

全新的机架设计理念,保证机架刚度的同时,减小了整机安装空间。由高品质铸钢动颚、锻造偏心轴和大型辊子轴承构成的动颚总成,使得HD系列颚式破碎机具有超凡的可靠性。

人性化设计,便于操作维护

先进的边护板螺栓固定系统及人性化的吊装孔设计使HD德版鄂破在更换边护板和肘板时更加方便快捷。通过螺杆或液压缸控制调整座移动,能够方便、快捷地实现对排矿口的调节。

应用广泛,适用性强

与同等规格的颚式破碎机相比,HD德版鄂破结构简单合理,占用空间小,适应性更强,可广泛应用于金属与非金属、水泥、建筑、砂石、冶金等行业。应用于建筑碎石、机制砂生产流程,特别是破碎玄武岩等坚硬物料时,生产效率更高,运营成本更低。

机器振动更低,运行更加平稳

通过对整体结构及配重部分的优化,有效的降低了设备的振动等级,使设备运转更加平稳可靠,设备承载能力更大,运行更加平稳。

大大提升设备产能

HD德版颚式破碎机将破碎腔型、运动参数的优化设计配合,不仅使机器产能和产品质量大大提升,而且扩大了产品应用范围。

工作原理

德版颚式破碎机的工作方式为曲动挤压型:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。

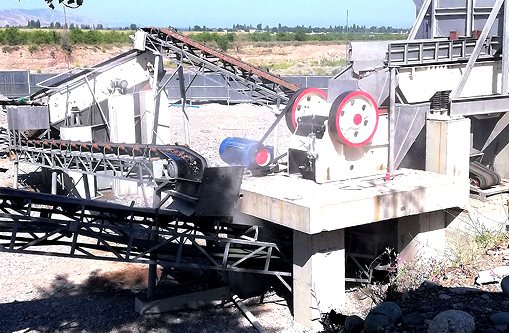

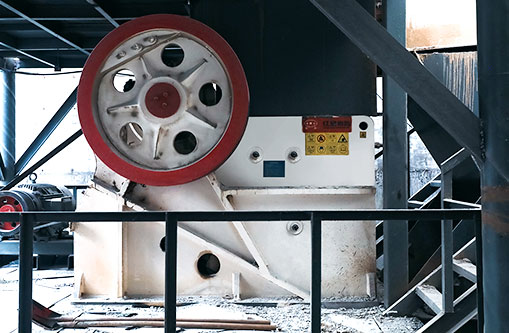

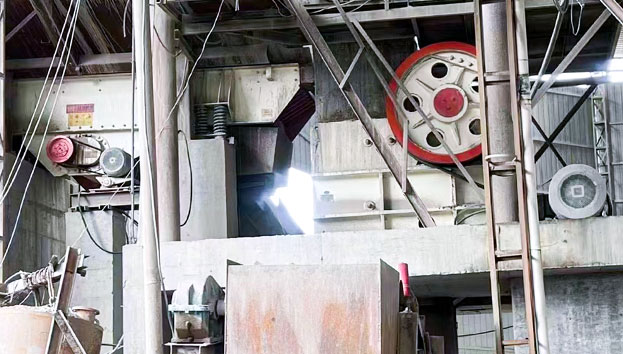

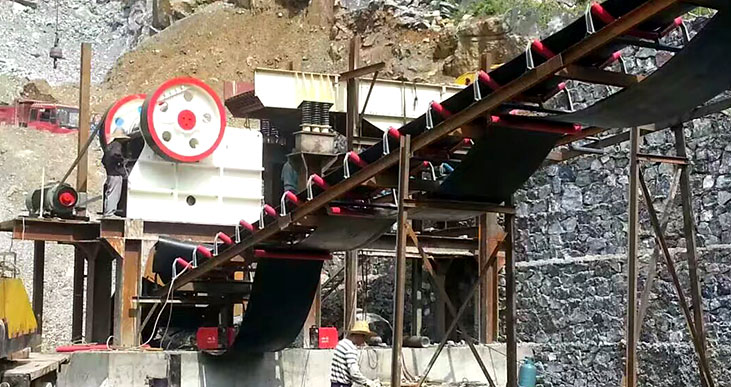

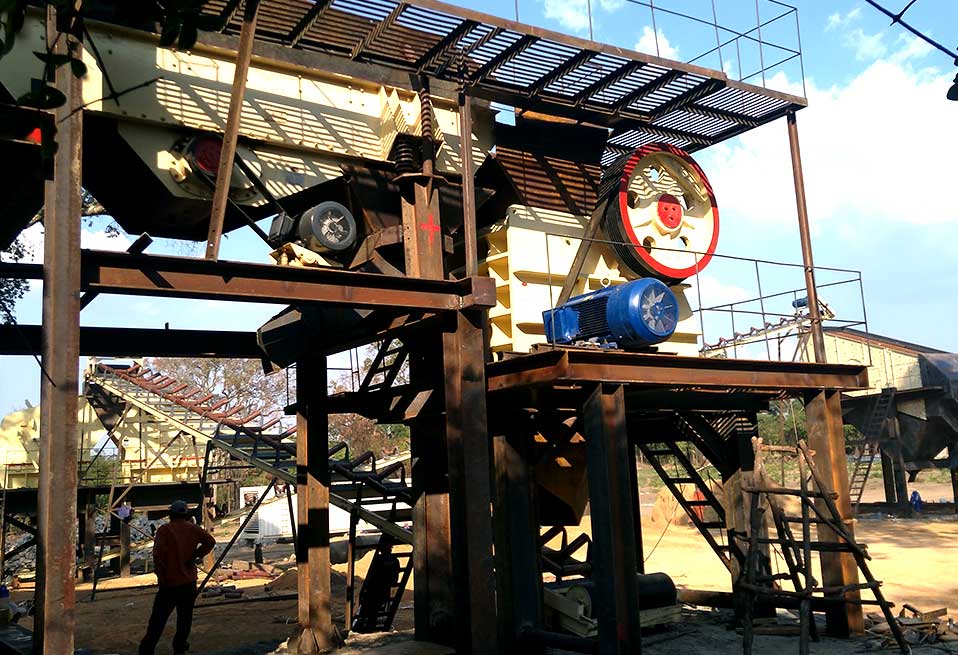

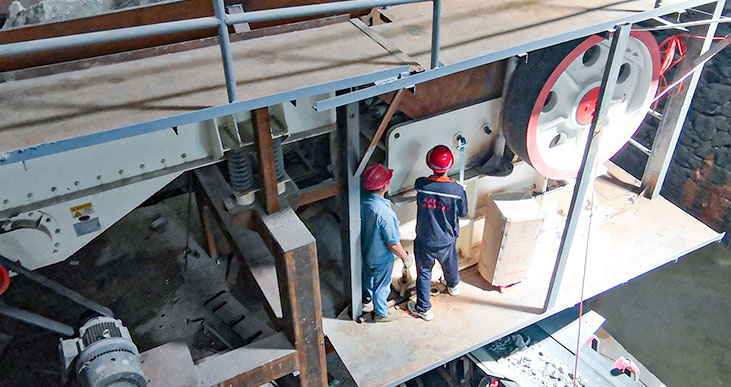

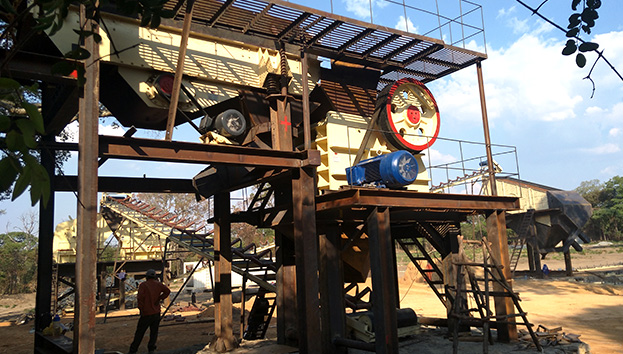

客户现场

大块石料经料仓由振动给料机均匀的送进颚式破碎机进行粗碎,粗碎后的物料由胶带输送机送到两台颚式细碎机中进行二级破碎,合格的物料再输送到反击式破碎机进行破碎,最后由圆振动筛筛分出不同粒度的石料。

技术参数

  • 德版颚式破碎机
型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口范围(mm) 处理能力(t/h) 配用电机功率(kw) 外形尺寸
宽×长×高
(L×W×C)(mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 1566×1965×1630
HD86(69) 580×860 500 50-150 60-210 8P  75 1722×1943×1810
HD98(751) 680×980 630 75-175 110-330 8P   110 1960×2470×2180
HD110(912) 850×1100 750 100-200 230-450 6P   132 2381×2775×2500
HD125 950×1250 900 125-225 280-750 8P   160 2600×3320×3120
