螺旋洗砂机
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

螺旋洗砂机

买破碎机就选红星机器,专车接送免费到厂参观考察

进料粒度:≦10mm

生产能力:20-450m3/h

适用物料:花岗岩、玄武岩、河卵石、鹅卵石、大理石、青石、石灰岩、珍珠岩等。

0371-666 99999
7*24小时服务热线

产品介绍

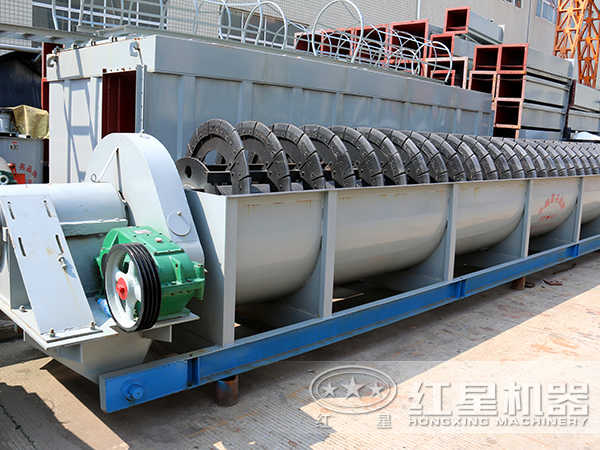

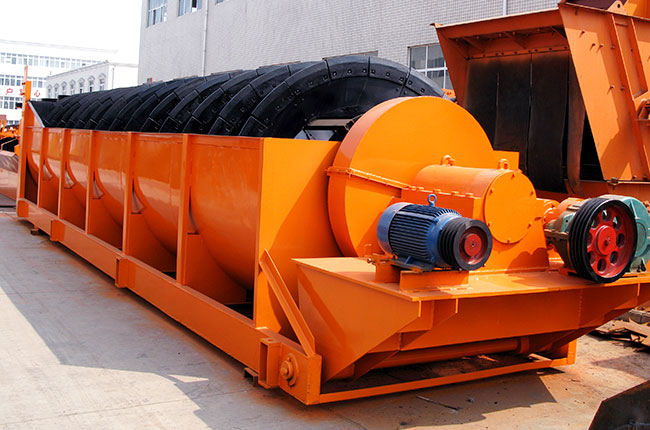

砂石洗选机(螺旋洗砂机)

砂石洗选机又称螺旋洗砂机,是我公司专为砂石的洗选分级及脱水而设计的一代砂石洗选机,其独特工作原理,新颖的密封结构、全封闭油浴式传动装置、可调式溢流堰板,确保了该系列产品高效、耐用,清洗、脱水效果好,细粒产品保持稳定等特点,深受广大客户的欢迎,已成功的广泛应用于建筑工地、砂石厂、水电站、混凝土大坝工地以及铸造行业、玻璃制造业、油井开发行业等用砂单位。

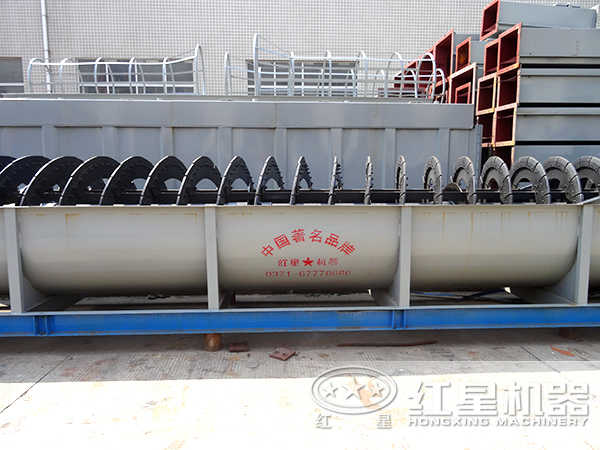

砂石洗选机内部

突出优势

清洗效果好

新颖的密封结构、全封闭油浴式传动装置、可调式溢流堰板,确保了该系列产品高效、耐用、清洗、脱水效果好,细粒产品保持稳定等特点。

洗选、分级精度高

专业设计的导料板和可调式长溢流堰板,配合经过优化的螺旋速度,确保物料洗选、分级的精度。

高效节能

该砂石洗选机结构合理、维修便利、处理量大、功率消耗小、洗净度高。

脱水效果好

优化设计的排水沟槽,确保物料中的水份限度的脱除。

工作原理

砂石洗选机工作过程中,物料由给料箱均匀给入,连续给主槽体中注入一定量的水,传动部带动螺旋轴以一定的速度旋转,迫使物料在槽体中翻转滚动并向排料口运动,细粒级物料和杂质随溢流水经溢流堰排出,粗粒度物料由排料口排出,从而实现物料的洗选、分级、除杂和脱水。

客户现场

洗砂流程

本视频为巴基斯坦地区人工制砂生产线现场的洗砂流程,采用我公司生产的砂石洗选机对物料进行洗选、分级、除杂和脱水,洗选效果好、分级精度高,该生产现场还配备有颚式破碎机、圆锥破碎机、制砂机等设备,组成全套的人工制砂生产线设备。

技术参数

  • 分级机
型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
