产品介绍

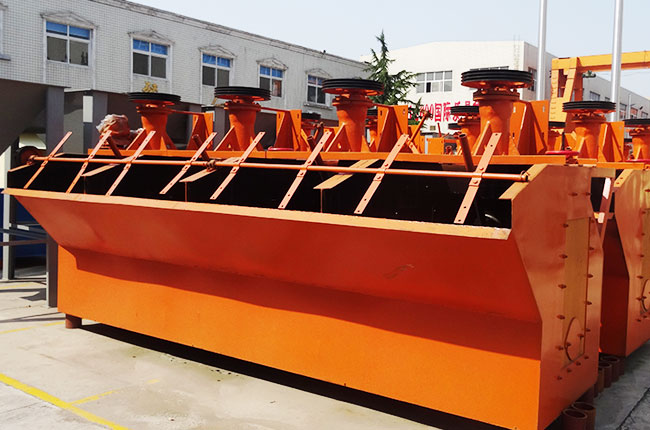

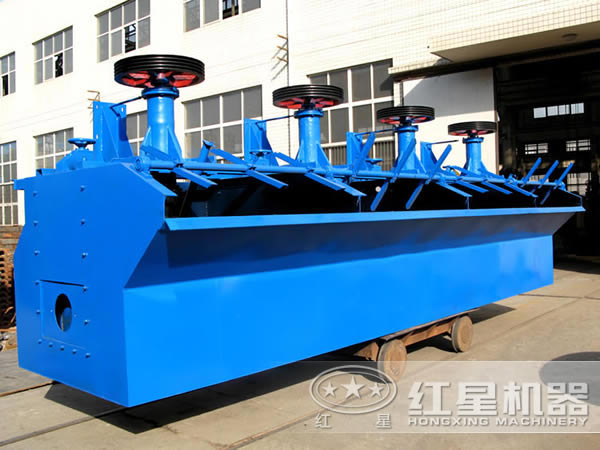

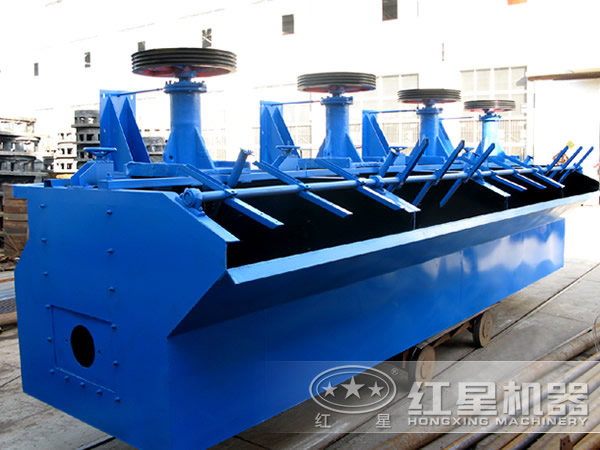

SF系列浮选机是我公司生产的浮选机主要系列之一,该系列浮选机吸气量大,功耗低,有吸气,吸浆和浮选三重功能,自成浮选回路,没有任何辅助设备,配置水平,便于流程变化,适用于有色黑色金属的选别,还可用于非金属如:煤莹石、滑石的选别。
突出优势
-
吸气量大、功耗低
SF浮选机可自吸空气、矿浆循环特性好、吸气量相对稳定;搅拌强度适中,固体颗粒悬浮良好;液面平稳,功率消耗低 。
-
流程变化方便
SF浮选机每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于浮选工艺流程的变更。
-
浮选沉淀少
改浮选机叶轮带有后倾式的上下叶片,上叶片产生矿浆上循环,下叶片产生矿浆下循环,矿浆循环合理,能限度地减少粗砂沉淀。
-
性能好、运转可靠
SF浮选机浮选机结构合理,运转平稳工作可靠, 性能达到了国外浮选机的先进水平,适用于有色、黑色金属及非金属矿物的选别。
工作原理
SF浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽。还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。
客户现场

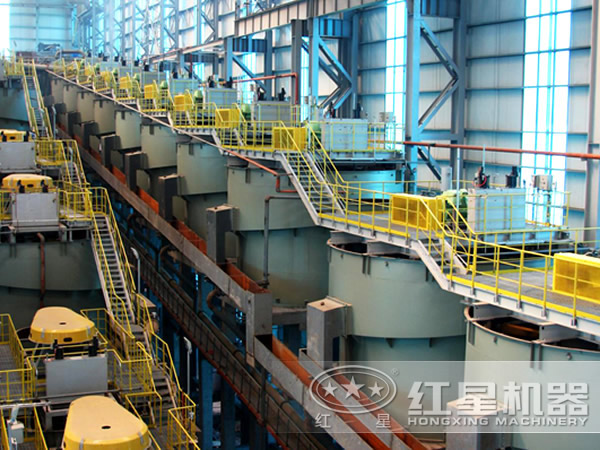

SF浮选机生产线现场
技术参数
类别 |
规格型号 |
有效容积(m³) |
处理能力(m³/min) |
主轴 刮板 |
槽体尺寸(长×宽×高)(m) |
单槽重量(t) |
功率(kw) |
转速(r/min) |
转速(r/min) |
功率(kw) |
XJK型浮选机 |
XJK-0.35 |
0.35 |
0.18-0.4 |
1.5 |
483 |
25 |
1.1 |
0.7×0.7×0.7 |
0.5 |
XJK-0.62 |
0.62 |
0.3-0.9 |
3.0 |
400 |
25 |
1.1 |
0.90×0.82×0.85 |
1.0 |
XJK-1.1 |
1.1 |
0.6-1.6 |
5.5 |
330 |
25 |
1.1 |
1.1×1.1×1 |
1.4 |
XJK-2.8 |
2.8 |
1.5-3.5 |
11 |
280 |
25 |
1.1 |
1.75×1.6×1.1 |
2.5 |
XJK-5.8 |
5.8 |
5-7 |
22 |
240 |
25 |
1.5 |
2.2×2.2×1.2 |
3.6 |
SF型浮选机 |
SF-0.37 |
0.37 |
0.2-0.4 |
1.5 |
386 |
25 |
1.1 |
0.7×0.7×0.75 |
0.5 |
SF-0.7 |
0.7 |
0.3-0.9 |
3 |
400 |
25 |
1.1 |
0.9×0.82×0.95 |
1.0 |
SF-1.2 |
1.2 |
0.6-1.6 |
5.5 |
330 |
25 |
1.1 |
1.1×1.1×1.1 |
1.9 |
SF-2.8 |
2.8 |
1.5-3.5 |
11 |
268 |
25 |
1.1 |
1.75×1.6×1.15 |
2.6 |
SF-4 |
4 |
2-4 |
15 |
220 |
25 |
1.5 |
1.85×2.05×1.2 |
2.9 |
SF-8 |
8 |
4-8 |
30 |
191 |
25 |
1.5 |
2.2×2.9×1.4 |
4.2 |
SF-10 |
10 |
5-10 |
30 |
191 |
25 |
1.5 |
2.2×2.9×1.7 |
4.5 |
SF-20 |
20 |
5-20 |
30×2 |
191 |
25 |
1.5 |
2.85×3.8×2 |
9.9 |
JJF型浮选机 |
JJF-2 |
2 |
1-3 |
7.5 |
443 |
25 |
1.5 |
1.4×1.4×1.1 |
1.7 |
JJF-4 |
4 |
2-4 |
11 |
305 |
25 |
1.5 |
1.6×2.15×1.25 |
2.4 |
JJF-8 |
8 |
4-8 |
22 |
233 |
25 |
1.5 |
2.2×2.9×1.4 |
4.5 |
JJF-10 |
10 |
5-10 |
22 |
233 |
25 |
1.5 |
2.2×2.9×1.7 |
4.9 |
JJF-16 |
16 |
5-16 |
30 |
180 |
25 |
1.5 |
2.85×3.8×1.7 |
8.0 |
JJF-20 |
20 |
5-20 |
37 |
180 |
25 |
1.5 |
2.9×3.8×2.0 |
10.5 |
