圆振动筛
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

圆振动筛

买破碎机就选红星机器,专车接送免费到厂参观考察

进料尺寸:400mm

生产能力:8-800m³/h

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、鹅卵石、页岩、青石等。

0371-666 99999
7*24小时服务热线

产品介绍

圆振动筛是一种多层数、高效的新型振动筛,采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。

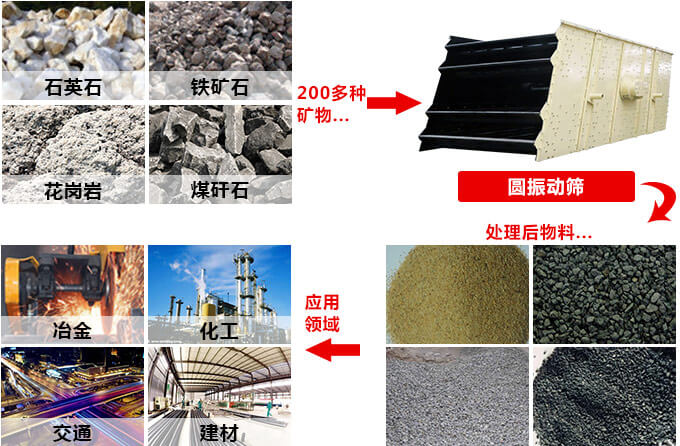

圆振动筛应用范围

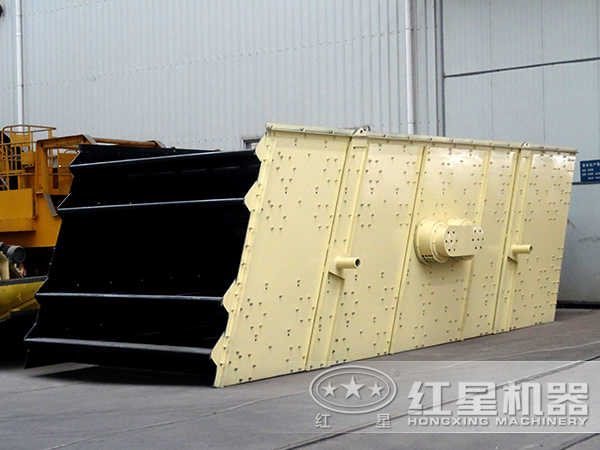

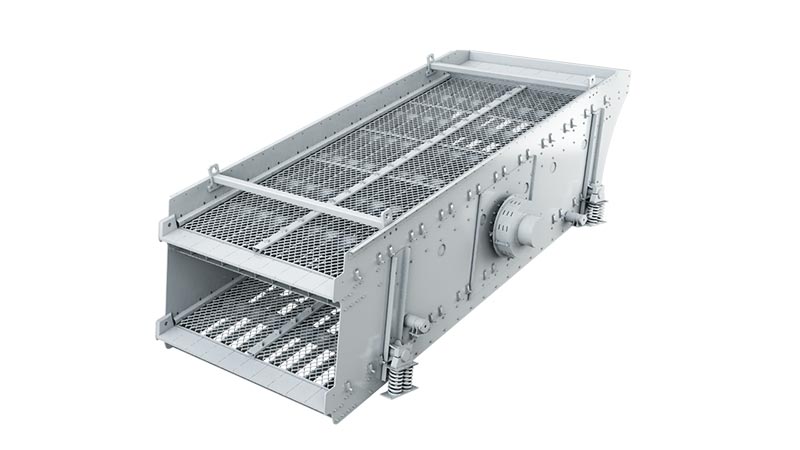

产品图片

圆振动筛

圆振动筛

圆振动筛国际合作

圆振动筛国际合作

突出优势

筛分效率高

由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。

电机寿命长

传动部分增加了中间过渡轴承座,中间过渡轴承座的应用有效保护了电机,延长了电机使用寿命。

结构先进,运转可靠

结构上采用筒体式激振器及偏块调节装置,先进的铆钉连接装配式机架结构提高了设备使用寿命,弹簧减振装置减小了对基础的冲击力,在正常使用,工作中发生突发故障的机率较小。

设计独特,堵塞少

直接接触物料的零部件全部采用不锈钢材料加工制造,清洗极为方便,筛网设计精巧耐用,效率高,使用寿命长,网孔不堵塞,粉末不飞扬,可筛500目或0.028mm。

部件坚固耐用

驱动筛机采用了结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器,柔性连接,运转平稳,克服了万向联轴器易损坏的缺陷。

高效筛分,安全可靠

设备整体加入了高效筛分生产技术,显出了整体高效的加工和生产优势,独特的筛分生产技术和设计程度上节省了整体的生产优势,让整个设备更加方便和安全化筛分。

工作原理

圆振动筛作为筛分机的一种,主要由于激振器不平衡重轮旋转,产生径向变化的离心惯性力(激振力),驱动筛箱,使筛子产生振动的一种筛分机械。筛框的运动轨迹为椭圆。筛上物料受筛面向上运动的作用力而被抛起,前进一段距离后,再落回筛面。如此反复进行,在从给料端向排料端运动的过程中完成筛分。通过改变配重的重量和位置可以调节振动筛的振幅。

客户现场

圆振动筛生产线现场

圆振动筛是石料破碎制砂生产中的必备设备,石料有皮带输送机送至圆振动筛中,通过圆振动筛把石料筛分出不同规格粒度,满足破碎粒度需求的石料可输送至下一生产流程,不满足粒度需求的则需返回至上一流程中继续破碎,直至满足粒度需求。

圆振动筛视频

技术参数

  • 圆振动筛
型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 200 8-60 800-970 8 6P   5.5KW 20 1200×2500 2930×1860×870
3YK1225 3 9 4-50 200 10-70 800-970 8 6P   5.5KW 20 1200×2500 3070×1860×1210
2YK1230 2 7.2 4-50 200 12-78 800-970 8 6P   7.5LW 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 200 13-80 800-970 8 6P   7.5KW 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 200 15-86 800-970 8 6P   7.5KW 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 200 16-90 800-970 8 6P   7.5KW 20 1200×3700 4270×1860×1210
2YK1535 2 10.5 5-50 200 20-125 800-970 8 6P   11KW 20 1500×3500 4120×2210×1230
3YK1535 3 15.75 5-50 200 21-125 800-970 8 6P   11KW 20 1500×3500 4360×2210×1610
2YK1545 2 13.5 5-50 200 22-150 800-970 8 6P   11KW 20 1500×4500 5120×2210×1230
3YK1545 3 20.25 5-50 200 22-150 800-970 8 6P   15KW 20 1500×4500 5360×2210×1610
4YK1545 4 27 5-50 200 22-155 800-970 8 6P   15KW 20 1500×4500 5930×2210×2060
2YK1548 2 14.4 5-50 200 22.5-162 800-970 8 6P   11KW 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 200 22.5-162 800-970 11 6P   15KW 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 200 22.5-162 800-970 8 6P   18.5KW 20 1500×4800 6230×2210×2060
2YK1848 2 17.28 5-80 200 25-206 750 8 6P  18.5KW 20 1800×4800 5420×2550×1420
3YK1848 3 25.92 5-80 200 32-276 750 8 6P   18.5KW 20 1800×4800 5660×2550×1780
4YK1848 4 34.56 5-80 200 32-285 750 8 6P   22KW 20 1800×4800 6290×2550×2160
2YK1854 2 19.44 5-80 200 32-312 800-970 8 6P   22KW 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 200 32-312 800-970 8 6P   22KW 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 200 32-336 800-970 8 6P  22KW 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 200 50-475 970 8 6P   30KW 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 200 50-475 970 8 6P  30KW 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 200 50-497 970 8 6P   37KW 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 200 65-550 970 8 6P   30KW 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 200 70-620 970 8 6P   37KW 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 200 80-680 970 8 6P   45KW 20 2400×6000 7600×3140×2380
2YK2870 2 39.2 5-100 200 120-680 750 8 8P   22×2KW 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 200 180-720 750 8 8P   22×2KW 20 2800×7000 7800×4320×2120
2YK3072 2 43.2 5-100 200 200-700 750 8 8P   22×2KW 20 3000×7200 7800×4520×1750
3YK3072 3 64.8 5-100 200 230-800 750 8 8P   22×2KW 20 3000×7200 8000×4520×2300
